| Прочность сцепления (адгезия) с бетоном, МПа: | 0.45 |
| Условная прочность, МПа: | 0.5 |
| Водопоглощение в течение 24 ч, по массе, %: | 1 |
| Содержание вяжущего с эмульгатором, %: | 60 |
| Температура размягчения по кольцу и шару, ºC: | 95 |
| Масса нетто, кг: | 18 |
| Группа горючести: | Г4 |
| Группа воспламеняемости: | В3 |
| Группа распространения пламени: | РП4 |
Мастика эмульсионная битумно-полимерная ТехноНИКОЛЬ № 31 — это готовый к применению материал, являющийся водной эмульсией нефтяного битума, модифицированного искусственным каучуком, технологических добавок и минеральных наполнителей. Покрытия на её основе обладают высокими: эластичностью, прочностью сцепления с основанием, теплостойкостью, устойчивостью к воздействию влаги. Не содержит растворителей.
Омобенности и преимущества:
- быстрое высыхание при температуре выше +20°С;
- высокая эластичность;
- применяется внутри и снаружи помещения;
- подобранная консистенция продукта позволяет наносить на вертикальные поверхности толщиной до 2 мм без стекания состава;
- допускается нанесение на влажные основания (до 10%);
- возможно нанесение методом напыления с производительностью до 1000 м²/смену.
Перед применением мастику перемешать.
Обрабатываемая поверхность должна быть очищена от загрязнений. Для подготовки сильно впитывающей поверхности рекомендуем применять праймер битумный эмульсионный ТехноНИКОЛЬ № 04 или приготовить праймер из мастики ТехноНИКОЛЬ № 31 смешав её с водой в пропорции 1:1.

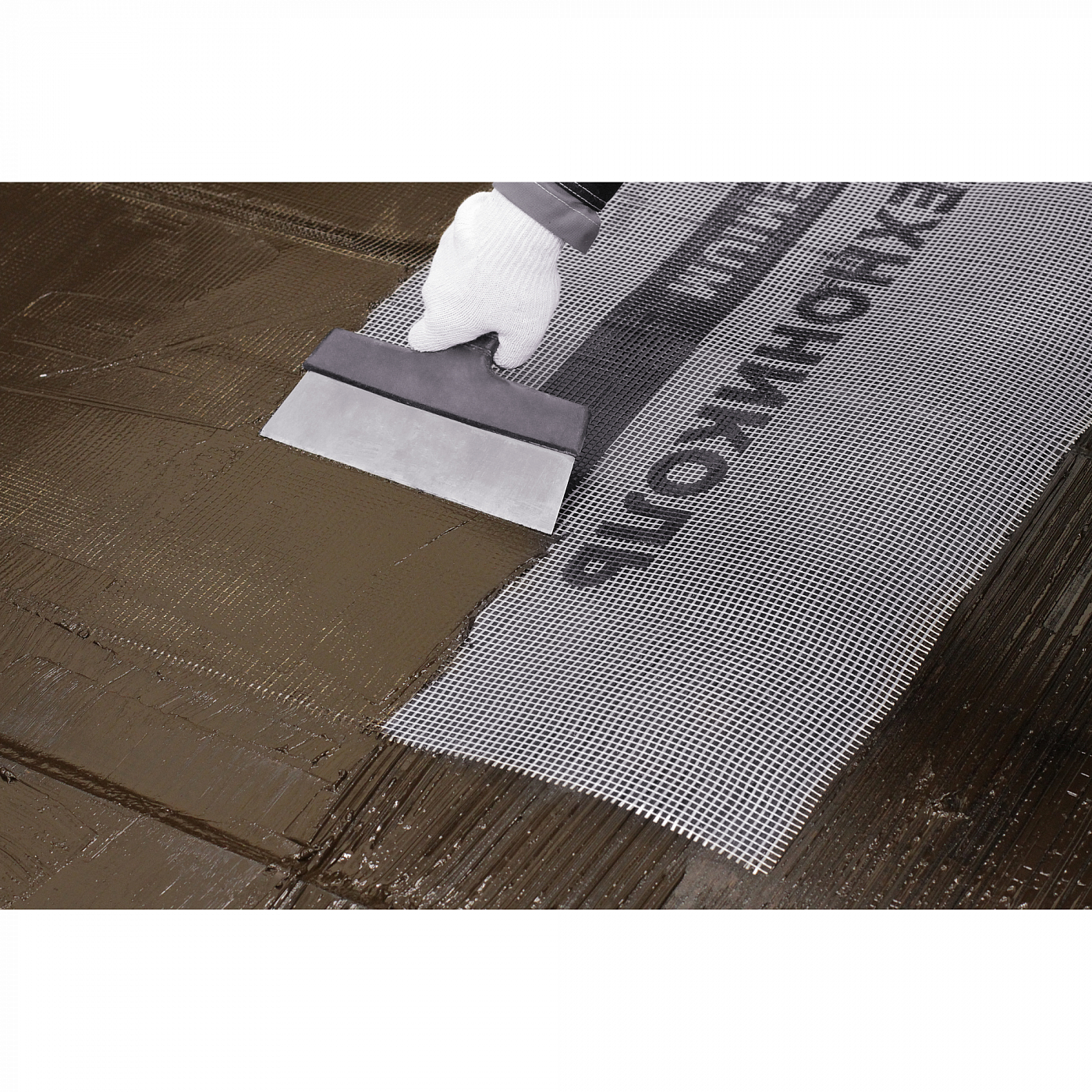

Мастику наносить послойно кистью, валиком либо наливом с разравниванием специальными гребками слоем не более 2 мм за один раз. Допускается нанесение мастики при помощи установок безвоздушного типа с поршневыми насосами, подходят установки для механизированного нанесения штукатурных составов. Каждый последующий слой наносить после высыхания предыдущего. Время высыхания каждого слоя с толщиной нанесения не более 2 мм около 12 часов при температуре не ниже +20°С и нормальной влажности, покрытие до высыхания требуется защитить от дождя. На влажных основаниях и при понижении температуры значительно увеличивается время высыхания. Для армирования покрытия использовать щелочестойкие материалы.
Для повышения сцепления с последующими слоями (стяжка, штукатурка, плиточный клей) рекомендуется посыпать песком (фракции не менее 0,5мм) свеженанесенный финишный слой мастики. Диапазон температур применения от +5°С до +40°С, температура основания должна быть не ниже +5°С, температура мастики при нанесении не ниже +20°С. Избегать попадания на кожу и в глаза. В процессе высыхания продукт меняет цвет с коричневого в чёрный, что позволяет визуально контролировать первичное схватывание продукта, при снижении температуры ниже +20°С на каждые 5 °C высыхание замедляется минимум в 2 раза.
При необходимости продления срока хранения не использованной массы рекомендуем уложить на поверхность мастики полиэтиленовую плёнку для недопущения испарения воды из состава и преждевременного схватывания.
Хранение:
Хранить в защищённом от солнечных лучей месте при температуре от +5°C до +35°C. Допускается снижение температуры мастики до -5°С на срок не более 3 суток. Хранения поддонов с мастикой должно производиться в один ряд по высоте. При длительном хранении возможно расслоение мастики, не влияющее на её качество и устраняемое перемешиванием. Гарантийный срок хранения материала — 18 месяцев со дня изготовления.
*Фото, описание и характеристики товара, представленные на нашем сайте, несут исключительно справочный характер и могут отличаться от заявленных в технической документации производителя. Рекомендуем проверять в процессе покупки внешний вид товара и его технические характеристики.
